Опоры воздушных линий электропередач являются важной составляющей энергетических систем, которые необходимы для обеспечения электроснабжения различных объектов, включая гражданские, промышленные и военные. При строительстве жилых комплексов, многоквартирных и частных домов, а также промышленных объектов, разрабатывается и строится соответствующая инфраструктура, включающая линии электропередач. Тип и конструкция последних напрямую влияют на долговечность самих ЛЭП, ее прочность и способность противостоять разнообразным внешним механическим и природным воздействиям. Качественные и надежные столбы железобетонные ЛЭП обеспечивают бесперебойную подачу электроэнергии, а также выступая в качестве стоек для уличного освещения, предотвращая аварийные ситуации и перебои в работе.
В зависимости от уровня напряжения линии различают опоры, рассчитанные на различные значения: 220 В, 0,4, 6, 10, 35, 110, 150, 220, 330, 400, 500, 750 и 1150 кВ.
Расстояние между ж/б-стойками в конструкции ЛЭП называется пролетом. С увеличением рабочего напряжения высоковольтной линии увеличиваются длина траверсов, размеры и масса конструкции.
При этом железобетонные столбы должны обеспечивать возможность установки:
• кабельных концевых муфт;
• щитков и шкафов для подключения отдельных электроприемников;
• защитных выключателей и устройств;
• коммутационных и секционирующих аппаратов;
• светильников уличного освещения любых типов.

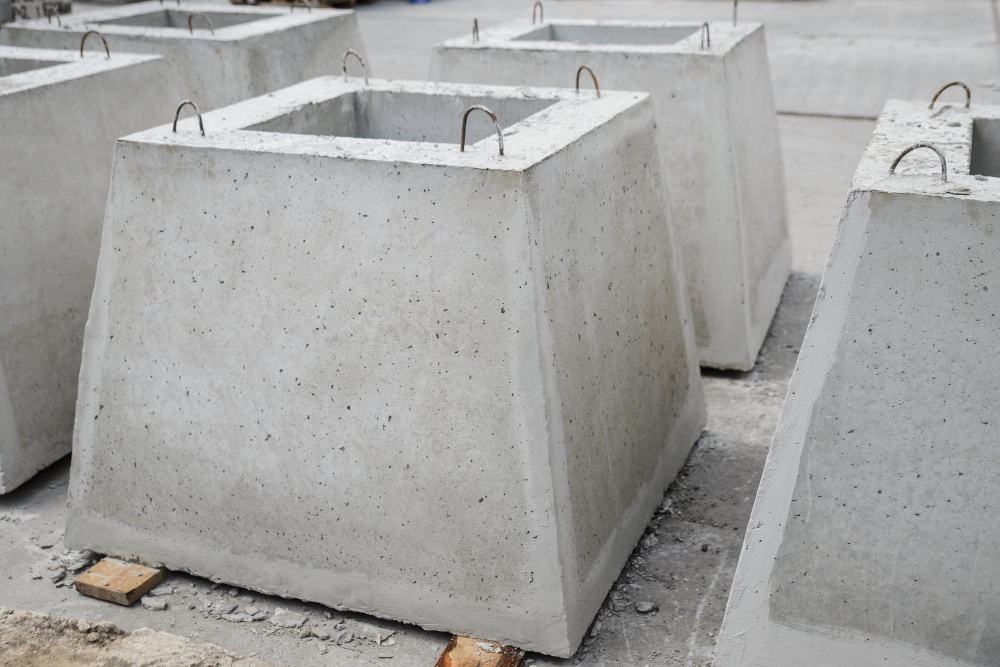

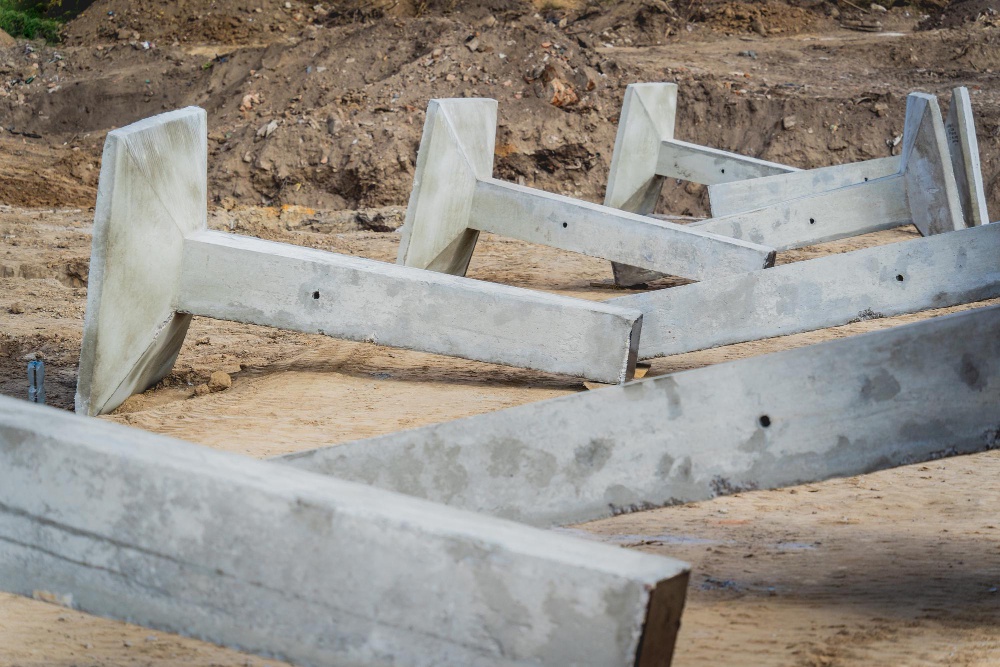

Железобетонные стойки могут устанавливаться непосредственно на грунт или требовать фундамента. В последнем случае они делятся на классические (с базой более 4 м², обычно с рамными или заливными фундаментами) и узкобазовые (с основанием менее 4 м², часто с железобетонными или винтовыми сваями, что удобно для ограниченных площадей). Они также бывают прямостоячими и с оттяжками. Последние более устойчивы и прочны, но требуют дополнительных работ по установке оттяжек с отдельными фундаментами.
Опоры ЛЭП могут быть изготовлены из различных материалов: дерева, железобетона, стали. Также встречаются композитные виды, сочетающие различные материалы. Например, железобетон может быть усилен металлическими элементами для улучшения прочности и конфигурации.
Стойки армируются металлом для повышения прочности. Для линий напряжением 35-110 кВ применяется технология центрифугирования, которая устраняет воздушные пустоты в бетоне. Изделия получают марку СЦ и устойчивы к внешним воздействиям и коррозии, а также химически инертны. Однако их большой вес затрудняет транспортировку и монтаж. Под маркой СВ стойки выпускаются в случае, когда напряжение достигает не более 35 кВ.
Деревянные столбы обычно используются для низковольтных линий (220 и 380 В). Они изготавливаются из хвойных бревен и имеют низкую стоимость, особенно при использовании местной древесины. Срок службы таких изделий можно продлить до 20–25 лет с помощью обработки мастиками и смолами. Их востребованность относительно железобетона гораздо ниже.
Металлические столбы имеют высокую прочность и долговечность. Компоненты конструкции, такие как несущие элементы и ребра жесткости (балки, уголки), соединяются с помощью сварки или сборно-разборных соединений (болты и гайки). Для предотвращения коррозии и сохранения прочности металлических типов часто используется оцинкованный стальной прокат.
Классификация столбов ЛЭП согласно функциональному назначению
Опоры ЛЭП делятся на несколько типов в зависимости от конструктивного исполнения и назначения:
1. Промежуточные — наиболее распространенный тип, используемый для поддержания проводников на проектной высоте. Они составляют 80-90% всех железобетонных стоек в высоковольтных линиях и не несут нагрузки от натяжения проводов. Устанавливаются на прямых участках и могут выдерживать температуру до –65 ºС, что позволяет использовать их в северных регионах.
2. Переходные (анкерные) — применяются в местах, где требуется изменение топологии (например, через водоемы, реки или овраги). Эти опоры имеют большие размеры и могут выдерживать значительные нагрузки, обусловленные натяжением проводов.
3. Угловые — устанавливаются на точках поворота линии. При углах до 30 градусов используются промежуточные угловые виды, а при более крупных углах — анкерные стойки, которые выдерживают постоянное натяжение проводов и тросов.
4. Концевые — устанавливаются в начальной и конечной точках линии, обычно на переходах к подстанциям. Они воспринимают одностороннюю нагрузку от натяжения проводников.
5. Транспозиционные — используются для организации ответвлений или изменения порядка проводников. Также применяются для усиления линии при пересечении с другими ЛЭП или повышении противоветровой нагрузки.
Преимущества и особенности железобетона
Железобетонные столбы ЛЭП — одни из самых популярных и экономически эффективных решений для строительства линий электропередач. Они обладают рядом преимуществ:
• Долговечность: срок службы 50–70 лет в зависимости от условий эксплуатации.
• Устойчивость к внешним воздействиям: не боятся влаги, солнечных лучей и других факторов.
• Экологичность: материал не выделяет токсинов и безопасен для окружающей среды.
• Коррозионная стойкость: не подвергаются ржавчине.
• Механическая прочность: достигается за счет армирования бетона.
• Доступная стоимость.
• Простота установки: минимальные требования к монтажу.
• Широкий температурный диапазон: от -55 до +55°С.
• Пожаробезопасность: не горят.
Основной недостаток — это их значительная масса. Однако, несмотря на это, использование столбов ЛЭП остается экономически оправданным и эффективным для обеспечения надежного и бесперебойного электроснабжения – будь то столбы освещения или иное назначение, без использования железобетонных стоек не обойтись.
